مدار دائم چپ گرد – راست گرد سریع، کنترل از یک نقطه

راه اندازی الکتروموتور سه فاز به صورت اتصال دائم چپ گرد – راست گرد سریع، کنترل از یک نقطه

در برخی از موارد نیاز است تا جهت چرخش یک موتور القایی را به صورت سریع (یعنی بدون توقف کامل شفت) عوض کرد. این نوع تعویض جهت چرخش موتور معمولا استفاده نمی شود زیرا شفت موتور مجبور می شود فشار بسیار زیادی را تحمل کند و امکان تاب برداشتن آن زیاد است.

مخصوصا در موتور هایی که شفت آنها اینرسی بالایی دارد یا به بار مکانیکی با اینرسی بالا کوپل شده است این روش راه اندازی نباید مورد استفاده قرار بگیرد، زیرا از یک سو امکان تاب برداشتن شفت موتور زیاد است و از سوی دیگر بدلیل افزایش زمان ایست کامل شفت و تغییر جهت گردش آن جریان بسیار زیادی از سیم پیچ های موتور با مدت طولانی خواهد گذشت که این امر سبب سوختن سیم پیچ های آن خواهد شد. در این روش از دو کنتاکتور، یک شستی استپ و دو شستی استپ استارت استفاده می شود. با استفاده از شستی استپ S1 می توان در هر لحظه موتور را متوقف ساخت.

شستی های استپ استارت S2 و S3 می توانند در هر لحظه جهت چرخش شفت را عوض کنند به این صورت که با فشردن هرکدام از آنها ابتدا تیغه بسته آنها جریان تحریک بوبین کنتاکتور دیگر را قطع کرده و در همان لحظه جریان تحریک کنتاکتور مورد نظر را تامین می کند.

بنابراین، این امکان فراهم می شود تا بدون توقف شفت موتور در هر لحظه دلخواه جهت چرخش شفت عوض شود. تیغه های 13و14 هر کنتاکتور امکان کار به صورت دائم را فراهم می کنند، همچنین تیغه های 21و22 هر کنتاکتور از تحریک بوبین کنتاکتور دیگر به صورت هم زمان اجتناب می کند. مدار قدرت این روش به شکلی بسته می شود که یکی از کنتاکتور ها جریان موتور را با توالی ABC و دیگری جریان موتور را با توالی ACB  تامین کنند.

از این روش به ندرت در صعنت استفاده می شود زیرا باعث اغتشاش در سیستم های با اینرسی بالا می شود.

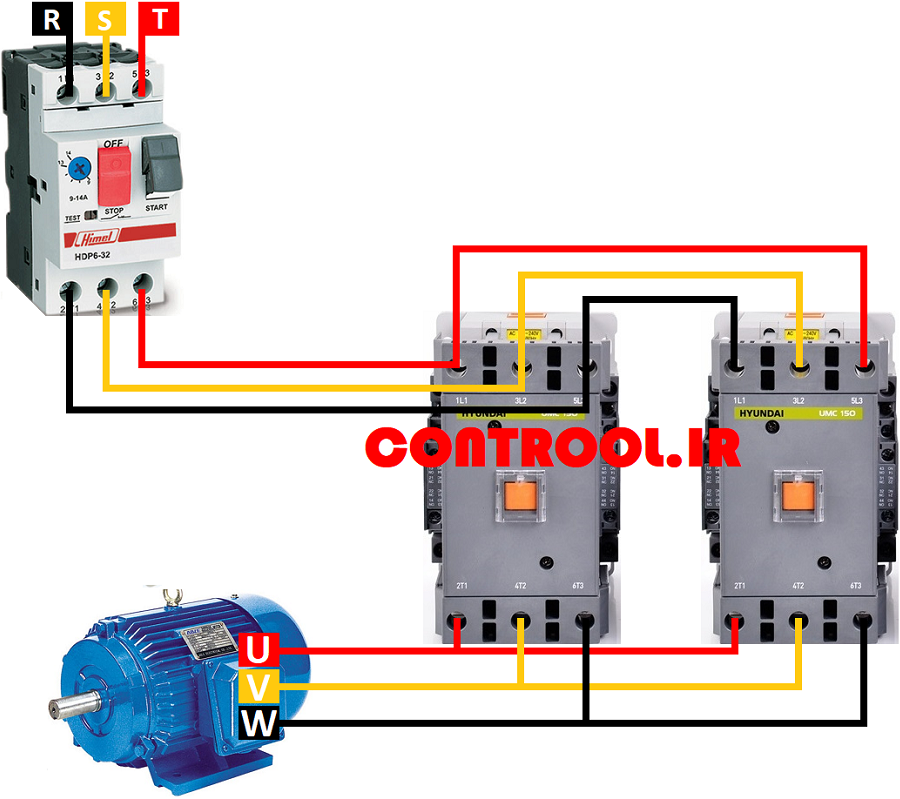

مدار قدرت:

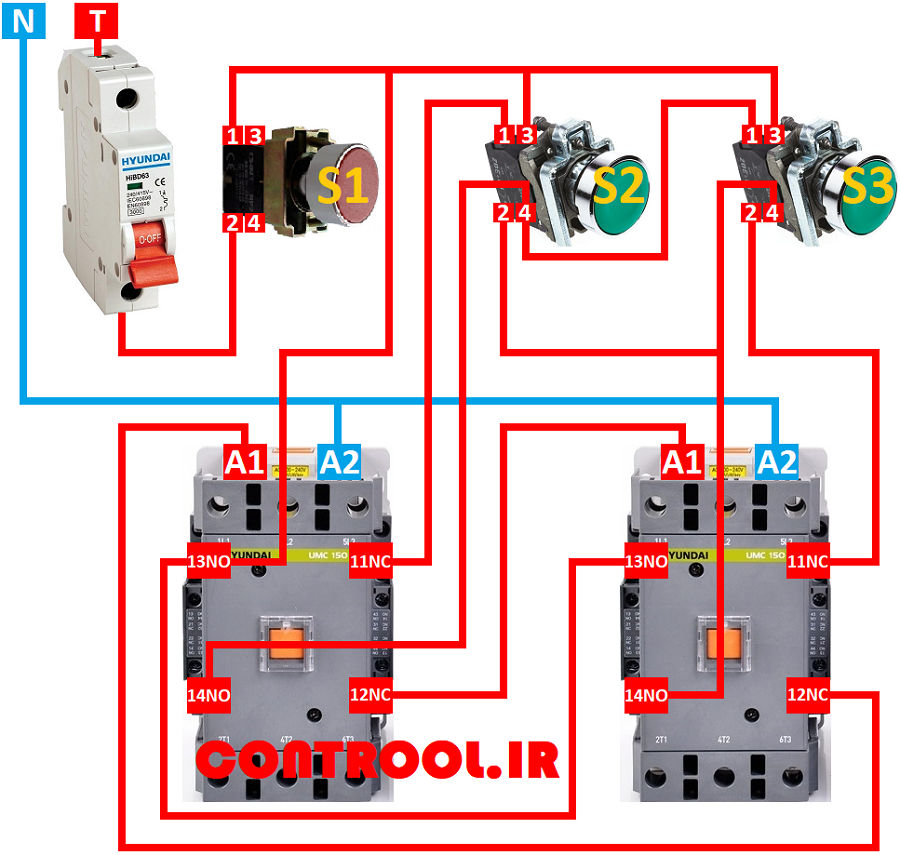

مدار فرمان:
