آموزش نصب ولت آمپر

جریان را با آمپرمتر اندازه گیری می نماییم. برای اندازه جریان آمپرمتر را بصورت سری باید در مدار قرار داد.

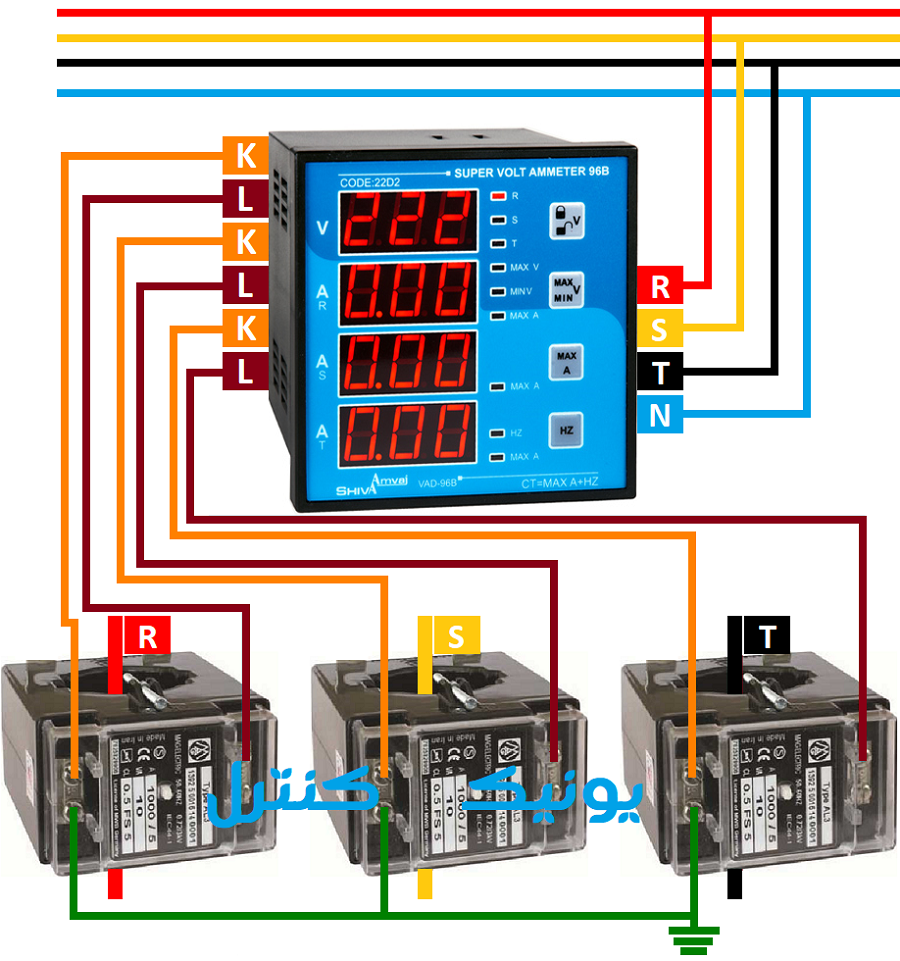

آمپرمترهای قابلیت اندازه گیری جریان های زیاد را ندارند، لذا برای کاهش جریان از ترانسفورماتور های جریان (CT) استفاده می کنیم. پس از كاهش مقادیر مورد نظر ثانویه این ترانسفورماتورها به آمپرمتر متصل می شوند.

ولتاژ را با ولتمتر اندازه گیری می نماییم. برای اندازه گیری ولتاژ ولتمتر بصورت موازی باید در مدار قرار بگیرد.

برای اندازه گیری ولتاژ به وسیله ولت متر دیجیتال کافی است که به ترمینال های R و S و T سه فاز و به ترمینال N ، نول را وصل کنید.
